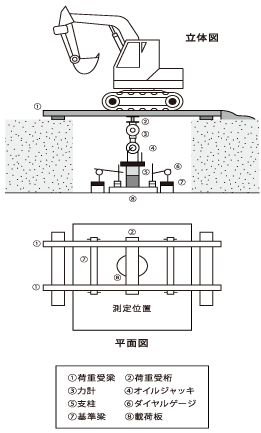

平板載荷試験の調査方法とは

• 載荷板

  直径300mm、厚さ25mm以上の円板で、下面が平滑な剛板とする。



• ジャッキ

  計画最大荷重の120％以上の加力能力が有り、変形に追随できる十分なストロークを有するオイルジャッキとする。

• 支柱

  十分な剛性を持ち、端面が材軸に対して鉛直なものとする。

• 載荷梁

  十分な剛性を持ち、曲げ、箭断、挫屈に対して安全且つ点灯しないように設置する。

• 反力装置

  実荷重による反力装置を使用する。尚、搭載荷重は計画最大荷重の120％以上とし、荷重受け台は載荷板中心より1.50m以上離れた位置に設置する。

• 荷重計

  １年以内に検定を受けた荷重計を使用する。

• 基準点

  基準点は基準梁を支持する鋼杭等とし、載荷板中心より1.00m以上離れた位置に設置する。

• 基準梁

  基準梁は十分剛性を持つものを用い、振動や温度変化に影響を受けないように支持する。

• 変位計

  変位計は載荷板の対象位置に４箇所鉛直に配置する。ダイヤルゲージは1/100mm精度で、30mm以上のストロークを有しているものを使用する。

• 時計

  時計は計測可能なストップウオッチ等を使用する。

• 予備載荷

  前述の装置の組立後、急速繰り返しによる予備載荷を５分間程度行い、載荷装置全体の垂直性、安全性及び正確な動作を確認する。そして荷重を戻し、ダイヤルゲージの目盛をゼロに修正する。また、予備載荷重は第１段階の荷重を超えない範囲内とした。

• 測定方法

  予備載荷終了後、各荷重段階において所定の荷重に達したら0,1,2,5,10,15,25,30分と測定する30分間とした。尚、試験最大荷重度に達したら除荷を行う。除荷荷重保持時間は５分間毎に測定する。

• 沈下量測定

  沈下量は４個のダイヤルゲージによって測定し、それぞれの読みの平均値を沈下量とした。

• 試験の中断及び終了

  平板載荷試験は以下の条件を基準として、中断及び終了する。
